F.8.1. Виды испытаний

F.8.1.1. Общие положения

Общие положения - по ГОСТ Р 50030.1, пункт 8.1.1.

F.8.1.2. Типовые испытания

Цикл из шести испытаний проводят в установленном порядке на каждом из трех образцов.

F.8.1.2.1. Испытания на электрическую прочность изоляции на новом образце.

Испытания проводят по ГОСТ Р 50030.1, подпункт 8.3.3.4, за исключением того, что напряжение должно прикладываться между оголенными концами проводов, соединенными между собой, и точкой корпуса (или металлической фольгой на корпусе) аппарата, залитого в капсулу (см. рисунок F.1). При этом не должно быть пробоя изоляции.

F.8.1.2.2. Проверка кабеля (при его применении).

Бесконтактные датчики сигналов с кабелем, представляющие единое целое с аппаратом, должны удовлетворять требованиям приложения G.

F.8.1.2.3. Испытание на стойкость к быстрой смене температур.

Испытание Na проводят согласно ГОСТ 28198, ГОСТ 28209 при следующих значениях параметров:

- Т_Аи Т_B- минимальные и максимальные температуры, установленные в F.2.3;

- время переноса t₂- 2 - 3 мин;

- число циклов - 5;

- время выдержки t₁- 3 ч.

После проведения испытаний на образцах не должно быть видимых повреждений*.

F.8.1.2.4. Испытание на ударостойкость.

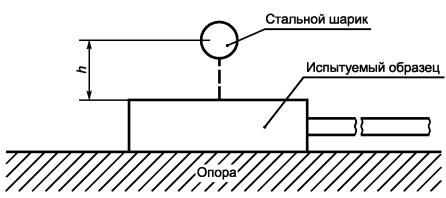

Испытание проводят, как описано ниже (см. рисунок F.2).

Рисунок F.2. - Испытательная установка

Испытуемый образец помещают на жесткую опору.

Наносят удар с энергией 0,5 Дж в центр самой большой поверхности или по самой длинной оси (при цилиндрической форме аппарата, залитого в капсулу).

Наносят удары стальным шариком массой 0,25 кг, падающим с высоты 0,20 м.

Опору считают достаточно жесткой, если перемещение, вызванное энергией удара, менее 0,1 мм.

После проведения испытания на поверхности аппарата не должно быть видимых повреждений^*.

F.8.1.2.5. Испытания на влажное циклическое тепло.

Испытание Db проводят по ГОСТ 28216 при следующих значениях параметров:

- максимальная температура 55 °С;

- число циклов - 6.

В протоколе испытаний указывают вариант испытаний: 1 или 2.

После проведенных испытаний не должно быть видимых повреждений^**.

F.8.1.2.6. Испытание на электрическую прочность изоляции после механических нагрузок.

После испытаний по F.8.1.2.5 электрические свойства изоляции должны быть проверены повторными испытаниями по 8.3.3.4 с испытательным напряжением промышленной частоты, прикладываемым в течение 5 с.

Результаты должны соответствовать указанным в 8.3.3.4, но с более ограниченным током утечки, не превышающим 2 мА при напряжении 1,1 U_i.

F.8.1.3. Контрольные испытания.

Контрольные испытания - по 8.1.3. При этом проведение испытания на электрическую прочность изоляции является обязательным.

^* После проведения испытаний по F.8.1.2.3, F.8.1.2.4 допустимы мелкие трещины на компаунде. Они не должны влиять на результаты конечного испытания по F.8.1.2.6.

^** После проведения испытаний по F.8.1.2.5 допускаются мелкие трещины на компаунде. Они не должны влиять на результаты конечного испытания по F.8.1.2.6.

<2>Приложение G

Источник: ГОСТ Р 50030.5.1-2005: Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления оригинал документа

Виды испытаний

35. Исследовательские испытания^*

Е. Investigation test

F. Essais de recherche

Испытания, проводимые для изучения определенных характеристик свойств объекта

Источник: ГОСТ 16504-81: Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения оригинал документа
